一、產品

二、產品特性

2.1、單聯葉片泵特性

1、采用精密加工技術，可在壓力設定下具有自動調整流量及補償功能，減少負載動力損失，效率高、發熱低、省能源；

2、噪音小、應答快、運行高效平穩；

3、結構簡單、操作簡便、便于維護；

4、內含調整機構,流量壓力可隨意調整，廣泛用于機床及制鞋機械等；

5、壽命長、結構牢固、體積小、可直接連接馬達、節省空間、經濟耐用等特點。

2.2、雙聯葉片泵特性

1、由兩個變量泵組合一體，使用共同的驅動軸；

2、吸油口及出油口各自獨立，流量壓力可隨意調整，廣泛用于機床及制鞋機械等；

3、操作簡便、可直接連接馬達、節省空間、經濟耐用等特點。

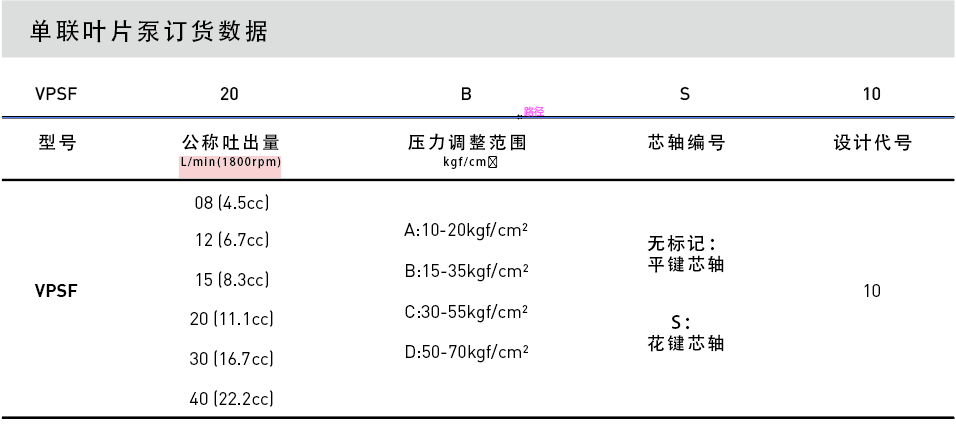

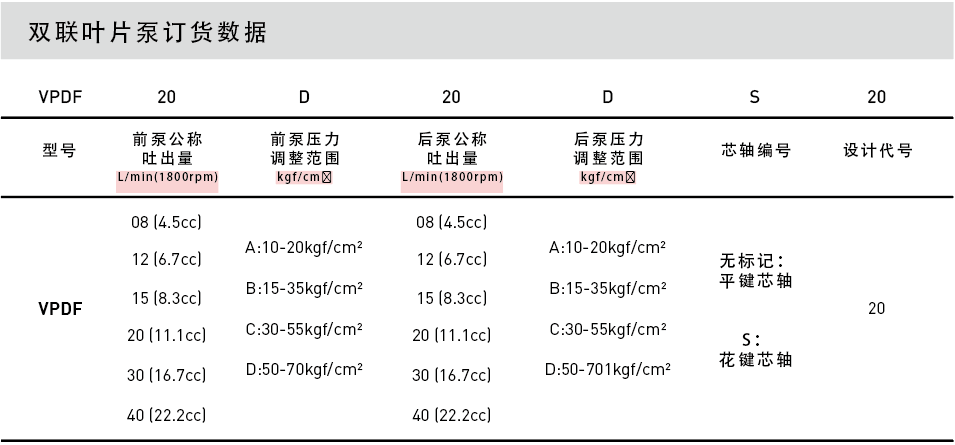

三、訂貨數據

廣東俊泰液壓舉例定貨

單 泵 ： VPSF30C10表示VP單聯葉片泵，排量16.7cc，壓力35-55 kgf/cm2，平鍵芯軸。

廣東俊泰液壓舉例定貨

雙聯泵 ： VPDF30D30DS20表示VP雙聯聯葉片泵，前泵排量16.7cc，壓力50-70 kgf/cm2，

          后泵排量16.7cc，壓力50-70 kgf/cm2，花鍵芯軸

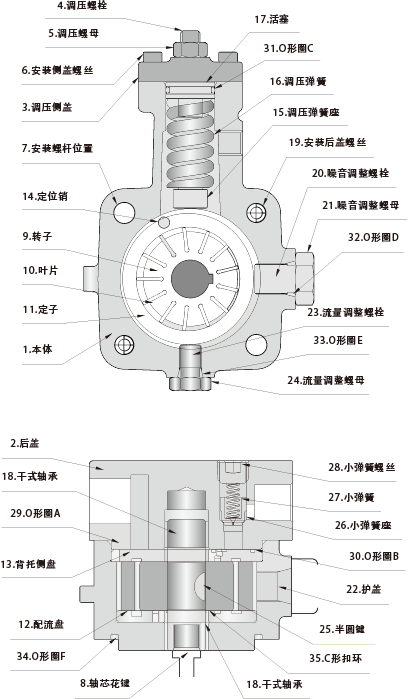

四、結構剖面圖

 (該款油泵具有調流和調壓的功能，典型結構如下圖所示)

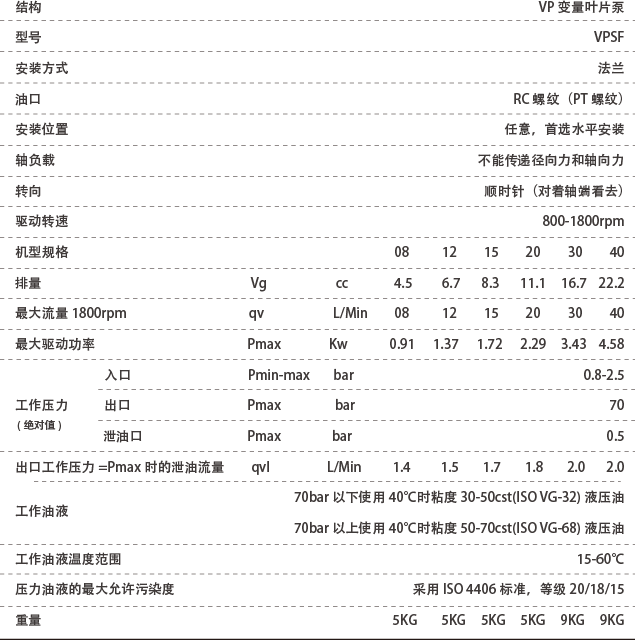

五、技術數據

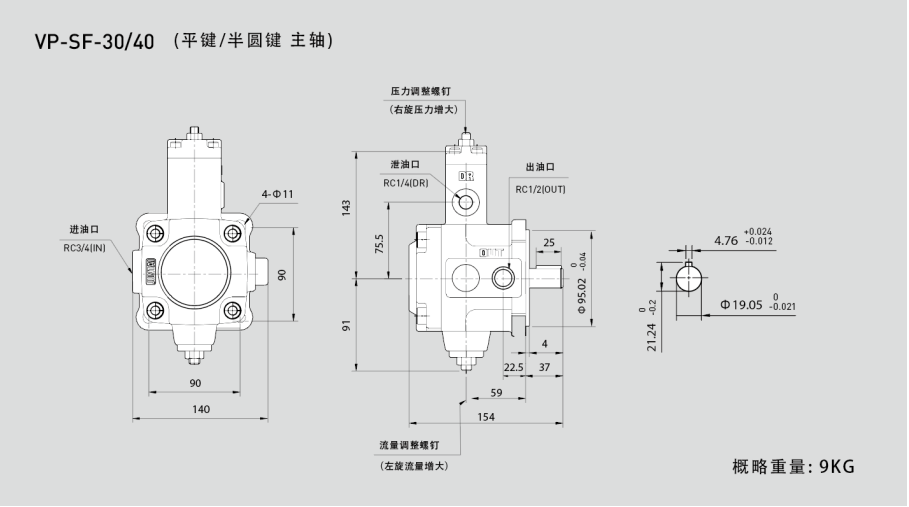

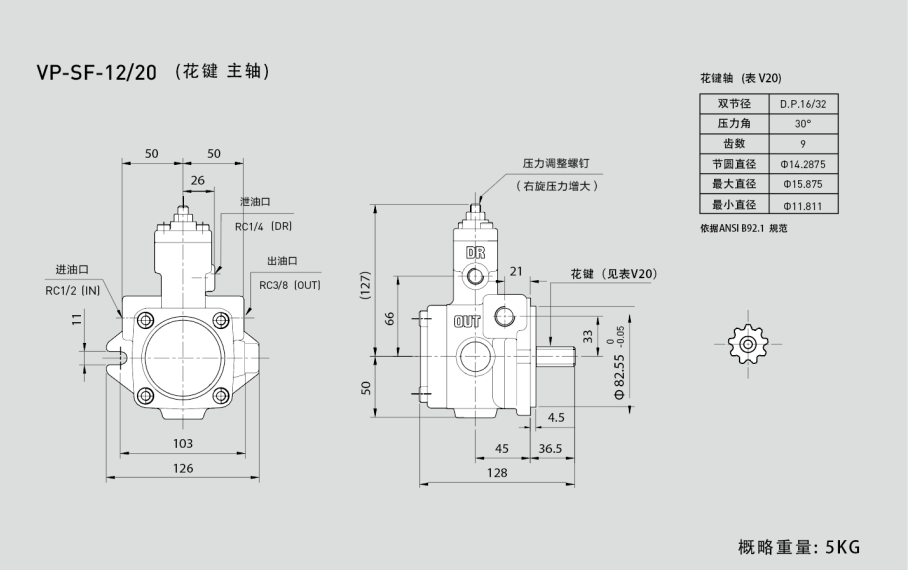

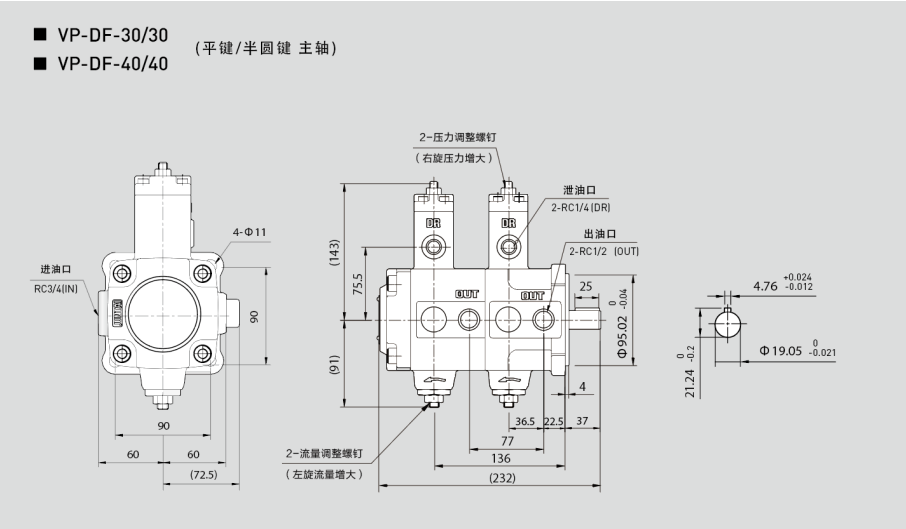

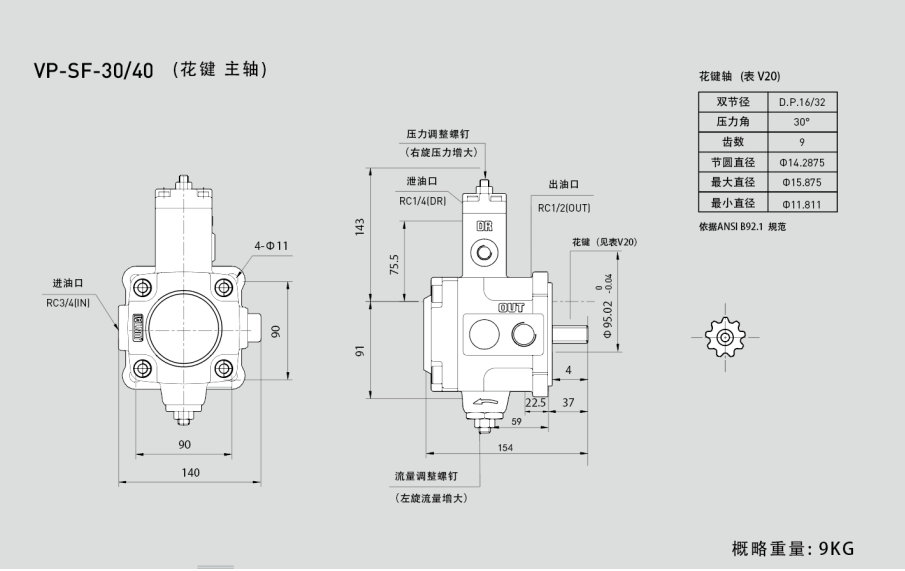

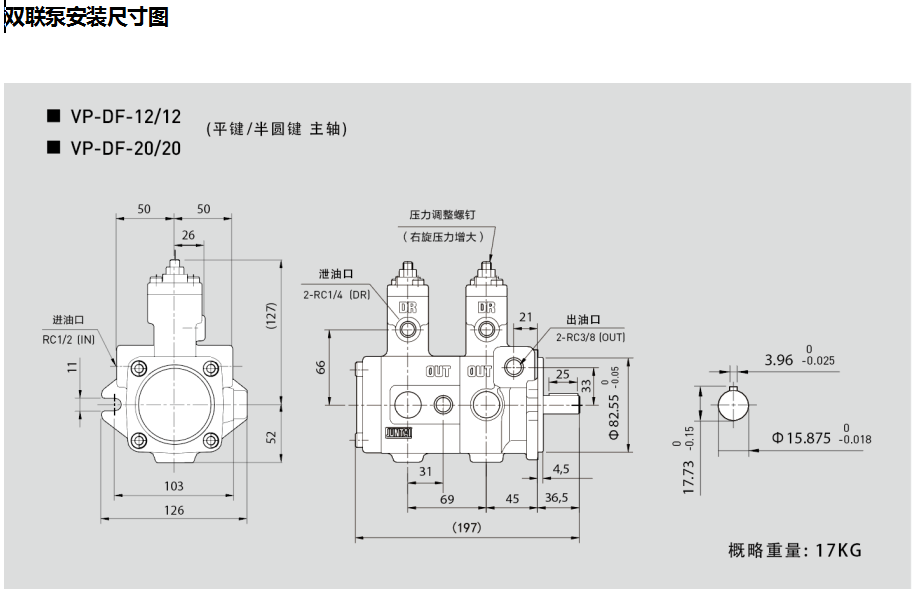

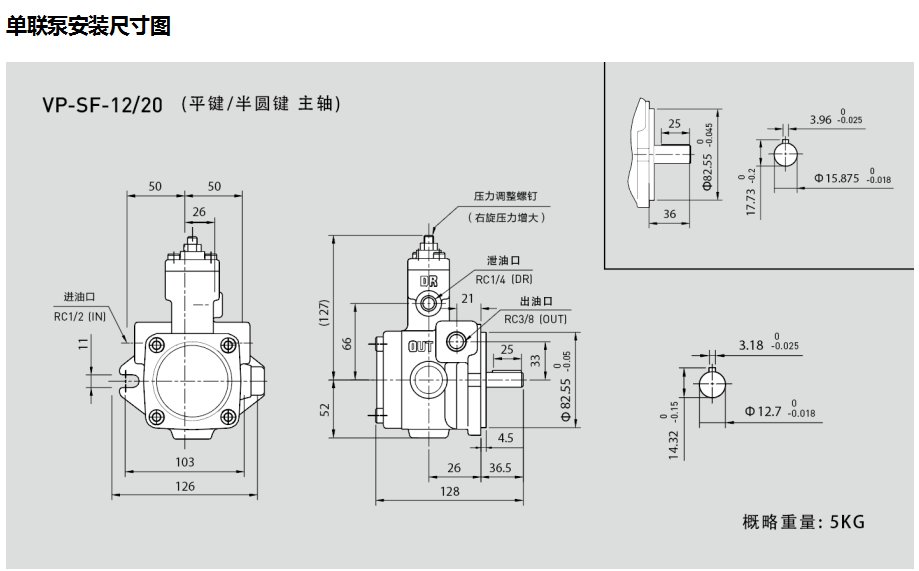

六、安裝尺寸圖

七、投入使用指南

排氣

所有的VP型葉片泵都為自吸式；

必須注意液壓系統濾油器的過濾精度，這將提高工作安全性和能避免在不合適的安裝情況下的磨損；

如果在大約20秒后泵仍然不能無氣泡供油，則必須再次對設備進行檢查，在達到工作數據之后，對管道連接的密封性進行檢查，檢查工作溫度。

投入使用

檢查設備是否仔細和干凈地安裝完畢；

注意電機和泵的轉向箭頭，避免搞錯；

在第一次投入使用時，應在無壓力的狀態下采用反復點動方式啟動電機，以排除泵內和吸油中的空氣，為確保系統內的空氣排除，可在無負載的情況下連續運行10分鐘；

無論如何不允許在無油的情況下使泵運行。

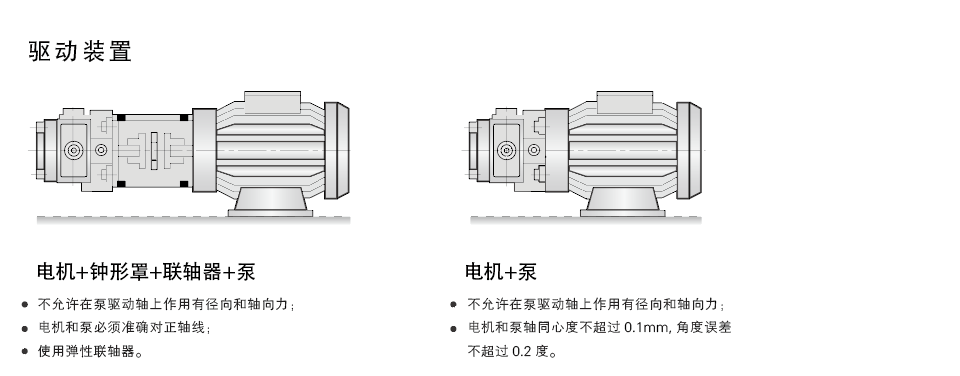

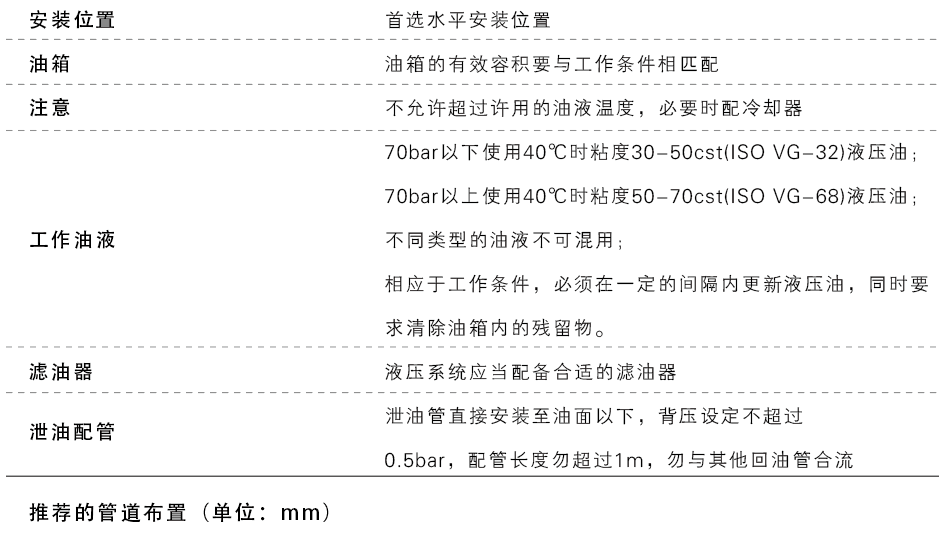

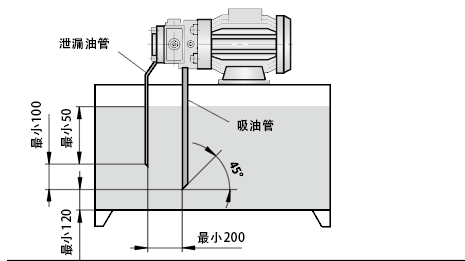

八、安裝指南
